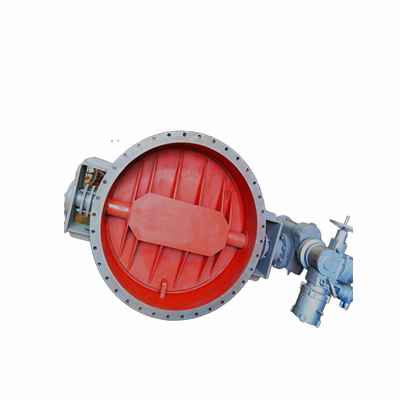

本系列閥門由閥體、閥板、驅動裝置等組成,。閥體和閥板為優質鋼焊接而成,，通過熱處理后具有較強的剛性和強度。

閥門為三偏心蝶板式,，閥板旋轉到位時閥板密封面（整體呈錐形）與閥體密封面貼合實現密封,。閥體密封面堆焊不銹鋼，閥板安裝有可更換的多層次金屬密封圈,，耐高溫,、耐腐蝕、密封可靠,，使用壽命長,。閥門軸端采用油浸石棉盤根密封。

蝶板通過電動裝置（或氣動,、液動）轉軸帶動蝶板旋轉角0～90°,，當?shù)鍙?/span>0°打開瞬間蝶板與閥座密封面即可完全脫離閥座密封面，從而使蝶閥在啟閉過程中,，蝶板與閥座密封面之間相對機械磨損更小,、擠壓轉角行程更短，蝶閥的密封性能及壽命大大提高,。

閥板的開啟角度可通過4—20mA電流信號反饋到控制室控制（用于電驅動）,；或通過接近開關信號輸出（一般用于氣動或手動）來獲取閥板開啟角度；現場可根據閥門指針掌握閥板開啟位置,。

本閥門適用于冶金,，電力，市政,，化工等行業的煤氣,，空氣，煙氣等介質管道系統,，打開或切斷介質通道使用,。驅動方式有手動、氣動,、電動可供用戶選擇,。

使用條件
環境溫度(℃ )：-20-40℃ 通用截止：煤氣 空氣煙氣 通用截止溫度(℃ )：≤350℃ 公稱壓力（Mpa）：≤0.5  閥板啟動角度：90°
